[Network] 네트워크 종류

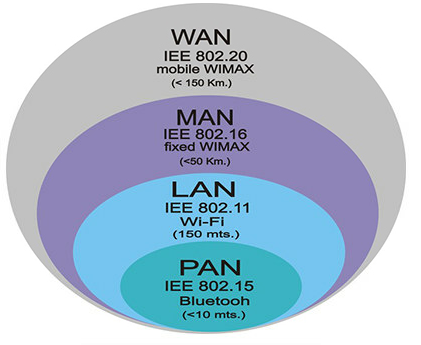

네트워크 종류

PAN. Personal Area Network

• 가장 작은 규모의 네트워크

LAN, Local Area Network

• 근거리 영역 네트워크
• 네트워크 기기에 상관없이 서로 통신 가능
• 광역 전송매체의 사용으로 고속통신 가능
• 많은 사용자가 단일 매체로 지연없이 데이터 교환 가능

MAN, Metropolitan Area Network

• 대도시 영역 네트워크

WAN, Wide Area Network

• 광대역 네트워크
• 두개 이상의 근거리 네트워크 연결

VAN, Value Area Network

• 부가가치 통신망 정보의 추적과 제공, 통신 속도와 형식의 변화, 통신 경로의 선택 등 여러 종류의 정보서비스가 부가된 통신망

ISDN, Integrated Services Digital Network

• 종합정보 통신망
• 전화, 팩스, 데이터 통신, 비디오텍스 등 통신관련 서비스를 종합하여 다루는 통합서비스 디지털 통신망
• 디지털 전송방식과 광섬유 케이블 사용



LAN에서 통신하는 방식

유니캐스트

• 네트워크에서 가장 많이 사용하는 방식
• 서버와 클라이언트 간의 1:1 통신방식
• 자신의 MAC 주소 = 수신지 MAC 주소: 전송된 데이터 수신
• 자신의 MAC 주소 != 수신지 MAC 주소: 해당 프레임은 버림

브로드캐스트

• 로컬LAN(라우터로 구분된공간)에 있는 모든 네트워크 단말기에 데이터를 보내는 방식, 1:n 통신방식
• 다른 라우터를 찾거나, 라우터끼리 데이터교환
• 서버가 서비스를 제공하기 위해 모든 클라이언트에게 알릴 때
• 불특정 다수의 클라이언트에게도 데이터를 전송하기 때문에 네트워크의 성능저하 발생

멀티캐스트

• 전송하려는 특정 그룹에만 한번에 전송 할 수 있기 때문에 유니캐스트의 반복의 단점과 브로드캐스트의 불특정다수에 대한 일괄전송의 단점을 보완

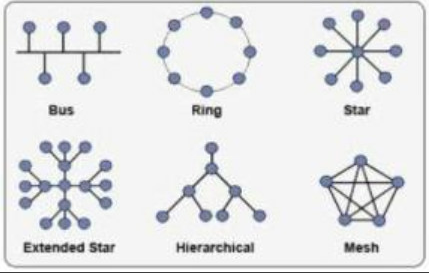

LAN 구성 형태

• 토폴로지에 따라 버스형, 링형, 스타형, 계층형, 메쉬형으로 구분
• 토콜로지: 네트워크 구성하는 노트와 노트간에 연결 상태에 대한 배치를 의미, 통신망 구조

Bus Topology (버스형)

• 신뢰성과 확장성이 좋으며 모든 노드 들이 버스에 T 자형으로 연결 되어 상호 Point - to - Point 형태를 가지게 됩니다.
• 각 노드들의 연결은 어뎁터(Adapter)를 사용하며 양 끝 단에 Terminator를 두게 됩니다.
• 각 노드의 고장은 전체 네트워크 부분에 영향을 미치지 않는 다른 장점을 가지며  CSMA/CD 방식을 주로 사용
• 케이블 사용량이 적기 때문에 투자 비용이 적게 드는 편입니다.

Ring Topology (링형)

• 통신제어가 간단하고 신뢰성이 높으며 장거리 네트워크에서 사용 가능 합니다.
• 링(Ring) 형태를 이루지만 노드간 통신은 Point - to - Point 를 가지며 각 노드에서 신호 재생이 가능하기 때문에 버스 형태와 달리 거리 제약이 적으며 잡음에도 강합니다.

Star Topology (스타형/성형)

• 중앙 제어 방식으로 모든 기기가 Point - to - Point 방식으로 연결 되어 있으며 문제 해결이 쉽다.
• 하나의 기기의 고장은 전체에 영향을 미치지 않지만 중앙 제어 장비가 고장이 나면 모든 시스템에 영향을 미치게 됩니다.
• 케이블 사용량이 많으며 비용 또한 큰 편입니다.

Mash Topology (메쉬형)

• 네트워크 상의 모든 컴퓨터들이 연결되어진 형태로써 연결 된 기기나 노드가 고장나더라도 다른 경로를 통해 통신이 가능하며 어떠한 경우에도 네트워크가 동작한다는 장점을 가지게 됩니다.
• 하지만, 네트워크에 연결된 기기의 수가 많을 경우 모든 기기와 연결 해야 하기 때문에 케이블 사용량이 많으며 구조 또한 복잡하여 네트워크 관리가 힘들어 진다는 단점을 가지고 있습니다.

토폴로지 선택 기준

• 비용이 적게 들고, 적은 규모에서 적합한 토폴로지는 버스 또는 스타형입니다.
• 네트워크 구축 이후 확장이 가능한 형태의 토폴로지는 스타형이며
• 네트워크 트래픽량이 많아 원할한 통신을 원한다면 링형,
• 절대 장애가 나서는 안될 환경이라면 메쉬형으로 구축해야 한다



데이터 교환 방식

• Point to Point 교환방식 : 중앙컴퓨터와 터미널이 1대1로 독립적이고 직접적으로 연결. 가장 단순한 형태이다.
• 회선 교환방식(Circuit Switching) : 중앙컴퓨터와 터미널 간에 통신 회선을 설정하여 미리 정해진 경로에 따라 데이터를 교환.
• Packet 교환방식(Packet Switching) : 패킷형태의 데이터를 송신측 패킷교환기에 저장하였다가 수신측의 요청으로 수신측 패킷 교환기에 전송하는 방식.
• 메시지 교환방식(Message Switching) : 데이터의 논리적 단위를 교환. 회선교환방식의 단점을 보완 하였다. 데이터의 크기에 제한이 없고 디지털 교환에 적합.
• Multi Point 방식 : 하나의 회선을 여러 개의 단말기로 연결한 다중 교환 방식.



데이터 전송제어(Media Access Control)

• 중앙집중식 (Centralized Control) : 데이터 전송을 중앙에서 통제.
• 임의 제어 (Random Control) : 모든 스테이션(노드)이 전송 권한. 충돌을 감지하는 기능이 있다. 이더넷 등에서 사용.
• 분산 제어 (Distributed Control) : 한 번에 한 스테이션씩 전송권한이 있다. Token Ring 전달방식 에서 많이 사용.



네트워크 장비

• 허브(Hub) : 네트워크에서 각 단말기의 집선장치.
• 리피터(Repearter) : 자동중계장치. 수신된 신호를 증폭, 회복시켜서 재전송하여 전송거리를 확장. 같은 규격의 케이블 사용.
• 브리지 (Bridge) : 다른 종류의 케이블을 연결. 혼잡한 네트워크상에서 수송량을 분리.
• 라우터 (Router) : Protocol의 전환이 없거나 Protocol이 다른 3개 이상의 네트워크를 연결하여 데이터전달 통로를 제공해 주는 Host.
• 게이트웨이 (Gateway) : Protocol이 전환(Converting)되거나 공통점이 전혀 없는 네트워크와 연결 하여 데이터 전달통로를 제공해 주는 Host. 보통 Router와 Gateway는 같은 의미로 쓰인다.

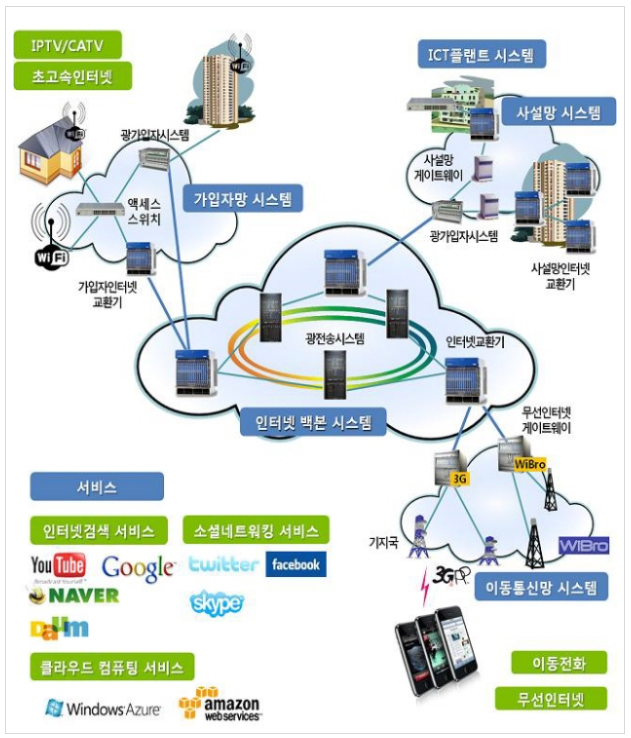

Backbone

• 이종 또는 동종의 네트워크를 연결하여 그 중추 역할을 하는 네트워크
• 계층화된 네트워크의 최상위 계층
• 인터넷의 주가 되는 기간망. 보통 광섬유를 이용.
• *** FDDI : Fiber Distributed Data Interface. 광섬유 이용 통신선로.

---
